Головки грибовидные запорные стальные от ДУ 100 до ДУ 500
ООО «ТЕХНО-ФЛОТ» г. Волжский производит
головки грибовидные запорные стальные, от ДУ 100 до ДУ 500
сертификат РКО, РМРС, цена, сроки изготовления по запросу
ГОЛОВКИ ГРИБОВИДНЫЕ ЗАПОРНЫЕ СТАЛЬНЫЕ, от ДУ 100 до ДУ 500
по ТУ РФТЛ. 632737.001 ТУ
· тип 1 с верхним управлением
Назначение грибовидных головок с верхним управлением – организация отвода воздуха из внутреннего корпуса корабля и приток свежего воздуха снаружи. Головки служат для защиты вентиляционных труб от попадания влаги и мусора.
Особенности конструкции грибовидных головок с верхним управлением – нижняя часть служит для подключения к системе вентиляции в виде цилиндрического элемента. Верхняя часть выполнена в виде «шляпки», представляет собой литую деталь. В нижней части расположены несколько отверстий для циркуляции воздуха.
· тип 2 с нижним управлением
| ГОЛОВКИ ВЕНТИЛЯЦИОННЫЕ ГРИБОВИДНЫЕ | ||||||
| условное обозначение | условный диаметр | чертежный номер | масса, кг | материал | ||
| ГОЛОВКИ ВЕНТИЛЯЦИОННЫЕ ГРИБОВИДНЫЕ 1 ТИП ВЕРХНЕЕ УПРАВЛЕНИЕ по ТУ РФТЛ.632737.001ТУ | ||||||
| 1 | Головка-1-100 | ДУ-100 | 541-03.313 | стальные | ||
| 2 | Головка-1-125 | ДУ-125 | 541-03.313-01 | стальные | ||
| 3 | Головка-1-150 | ДУ-150 | 541-03.313-02 | стальные | ||
| 4 | Головка-1-175 | ДУ-175 | 541-03.313-03 | стальные | ||
| 5 | Головка-1-200 | ДУ-200 | 541-03.313-04 | стальные | ||
| 6 | Головка-1-250 | ДУ-250 | 541-03.313-05 | стальные | ||
| 7 | Головка-1-300 | ДУ-300 | 541-03.313-06 | стальные | ||
| 8 | Головка-1-350 | ДУ-350 | 541-03.313-07 | стальные | ||
| 9 | Головка-1-400 | ДУ-400 | 541-03.313-08 | стальные | ||
| 10 | Головка-1-450 | ДУ-450 | 541-03.313-09 | стальные | ||
| ГОЛОВКИ ВЕНТИЛЯЦИОННЫЕ ГРИБОВИДНЫЕ 2 ТИП НИЖНЕЕ УПРАВЛЕНИЕ по ТУ РФТЛ.632737.001ТУ | ||||||
| 1 | Головка-2-100 | ДУ-100 | 541-03.314- | стальные | ||
| 2 | Головка-2-125 | ДУ-125 | 541-03.314-01 | стальные | ||
| 3 | Головка-2-150 | ДУ-150 | 541-03.314-02 | стальные | ||
| 4 | Головка-2-175 | ДУ-175 | 541-03.314-03 | стальные | ||
| 5 | Головка-2-200 | ДУ-200 | 541-03.314-04 | стальные | ||
| 6 | Головка-2-250 | ДУ-250 | 541-03.314-05 | стальные | ||
| 7 | Головка-2-300 | ДУ-300 | 541-03.314-06 | стальные | ||
| 8 | Головка-2-350 | ДУ-350 | 541-03.314-07 | стальные | ||
| 9 | Головка-2-400 | ДУ-400 | 541-03.314-08 | стальные | ||
| 10 | Головка-2-450 | ДУ-450 | 541-03.314-09 | стальные | ||
| 11 | Головка-2-500 | ДУ-500 | 541-03.314-10 | стальные | ||
Назначение грибовидных головок с нижним управлением — герметизация вентиляционного отверстия в палубе в системах вентиляции и кондиционирования воздуха надводных судов.
Они обеспечивают подачу свежего воздуха на нижние палубы судна, в грузовые трюмы и другие помещения, в том числе жилые.

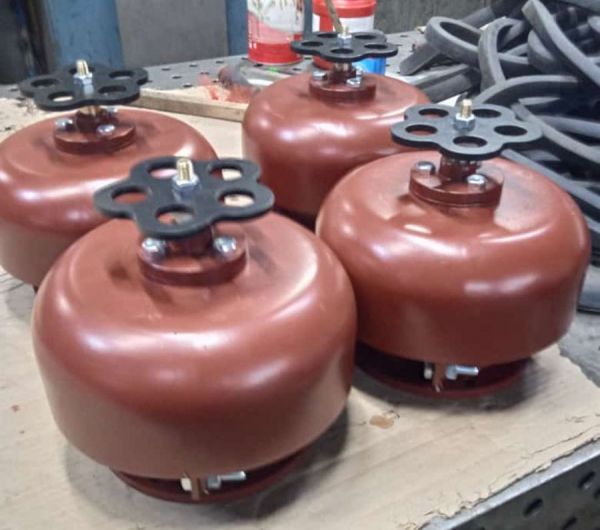

Особенности конструкции грибовидных головок с нижним управлением – изготавливаются в виде колпака с запорной тарелкой, которая управляется винтом, установленным снизу. Прижимание колпака в вентиляционной головкой с нижним управлением выполняется механически, за счет проворачивания винтового блока.
